• مرحّل 12 فولت بتصميم جديد يتيح لك، عبر نبضة سريعة جدًا بتحكم سالب أو موجب، تفعيل حمل بتيار يصل إلى 20 أمبير والإبقاء عليه مفعّلًا، ثم إيقافه بالنبضة نفسها لعدة ميلي ثانية، وهكذا بشكل متكرر.
• له استخدامات متعددة من وحدات التحكم لسباقات السيارات إلى المركبات الصناعية مثل الحفارات 01170716 والمعدات الزراعية والتطبيقات البحرية.

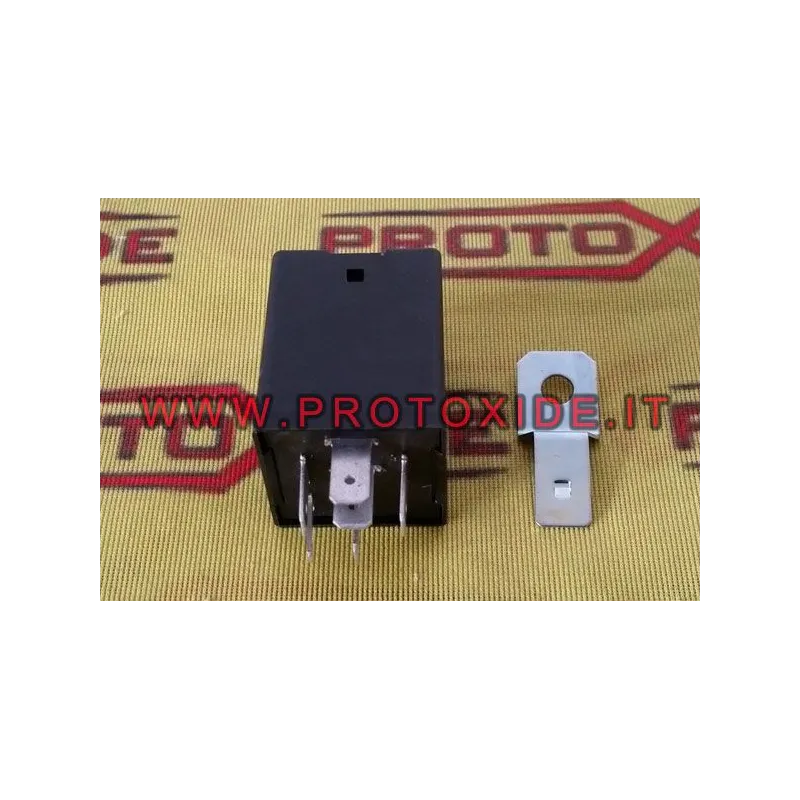

• مرحّل نبضي 12 فولت بتحكم سالب أو موجب 01170716
• مرحّل بتحكم نبضي تشغيل/إيقاف عبر تحكم موجب أو سالب؛ عدد كبير منكم يطلبه من جميع أنحاء العالم، ونادر الوجود.
• مرحّل من نوع السيارات بجهتي اتصال NA وNO مع تحكم نبضي يمكن أن يكون موجبًا أو سالبًا بحسب الطراز المُشترى، ويمكن استخدامه أيضًا على المعدات الزراعية والحفارات أو الحفارات الصغيرة حتى موديلات 1990 مثل Volvo Crawler Excavators Pel-Job برمز 01170716 أو مرحّلات بحرية.
• بنبضة بسيطة موجبة أو سالبة عبر زرّ حتى لو لعدة ميلي ثانية، يمكن تفعيل حمل حتى 20 أمبير والحفاظ عليه مفعّلًا. ثم يلزم الضغط مرة أخرى بنبضة واحدة لنزع الاستثارة عن الحمل وإعادته للوضع الأصلي.
• تحققوا من توافق ترتيب أرجل المرحّل وتوافقه مع تطبيقكم وطريقة استخدامكم.
• تغذية 12 فولت، توجد أيضًا نسخة 24 فولت ضمن الملحقات لكنها نسخة أخرى من المرحّل، للاستخدام على التيار المستمر DC.
• مثال استخدام ممكن: بتوفير تأريض عبر زر يتم تغذية هذا المرحّل الخاص الذي يبقى مستثارًا حتى بعد إفلات زر التحكم، ثم عند الضغط مجددًا على الزر نقطع التغذية فيُنزَع استثارة المرحّل ويعود إلى حالته الابتدائية 814..

توصيل أرجل المرحّل:

87 = خرج NA مفتوح عادةً

87a = خرج NC مغلق عادةً

30 = +12 فولت بعد السويتش

In = +12 فولت مباشر من البطارية

31 = تأريض

85 = نبضة سالبة أو موجبة 12 فولت حسب الطراز المطلوب
