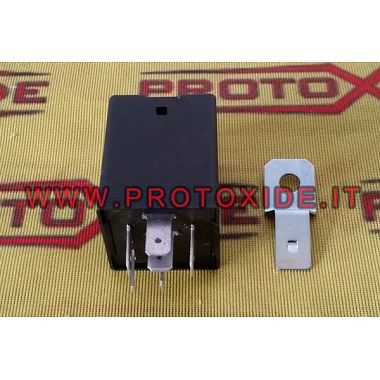

• Ρελέ 24 volt αυτοκινήτου με δύο επαφές NO και NO με έλεγχο παλμών που, ανάλογα με το μοντέλο που αγοράσατε, μπορεί να είναι θετικής ώθησης ή αρνητικής ώθησης και μπορεί επίσης να χρησιμοποιηθεί σε αγροτικά, εκσκαφικά και ναυτικά οχήματα.
• Θα είναι δυνατό με έναν απλό θετικό ή αρνητικό παλμό με κουμπί διάρκειας έστω και λίγων χιλιοστών του δευτερολέπτου, να ενεργοποιήσετε και να διατηρήσετε ενεργοποιημένο φορτίο έως και 20 αμπέρ. Τότε θα είναι απαραίτητο να πιέζετε πάντα ξανά με μία μόνο ώθηση για να απενεργοποιήσετε οριστικά το φορτίο.
• Τροφοδοτικό 24 volt , υπάρχει επίσης μια έκδοση 12 volt στο στοιχείο αξεσουάρ, αλλά είναι μια άλλη έκδοση του ρελέ, που χρησιμοποιείται σε συνεχές ρεύμα DC.
• Πιθανό παράδειγμα χρήσης: η παροχή γείωσης με κουμπί τροφοδοτεί το συγκεκριμένο ρελέ το οποίο παραμένει ενεργοποιημένο ακόμα κι αν αφήσουμε την εντολή, αν πατήσουμε ξανά το κουμπί αφαιρούμε την τροφοδοσία και το ρελέ απενεργοποιείται και επιστρέφει στην αρχική κατάσταση 814.
• Αυτό το ρελέ παρέχει μόνο μια θετική έξοδο, αλλά εάν επιθυμείτε μια αρνητική έξοδο, πρέπει να προστεθεί ένα άλλο τυπικό ρελέ για να αντιστραφεί η έξοδος από θετική σε αρνητική.
• Βιαστείτε να το αγοράσετε όσο είναι διαθέσιμο και μέχρι να καταστεί δυνατή η αγορά του.

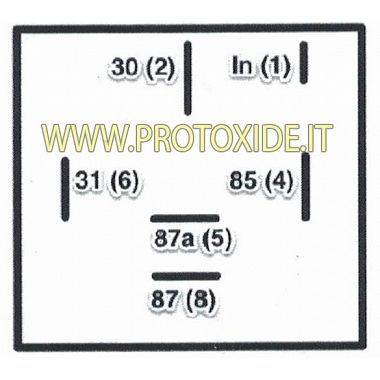

Σύνδεση:

87= Θετική έξοδος ΟΧΙ κανονικά ανοιχτή. Μέγιστο φορτίο 15 AMP

87a= NC θετική έξοδος κανονικά κλειστή. Μέγιστο φορτίο 10 AMP

30= +24 βολτ κάτω από τον πίνακα

In= +24 volt κατευθείαν στην μπαταρία

31= Μάζα

85= 24v αρνητικός ή θετικός παλμός ανάλογα με το μοντέλο της παραγγελίας
